Наименование марки: | Winroller |

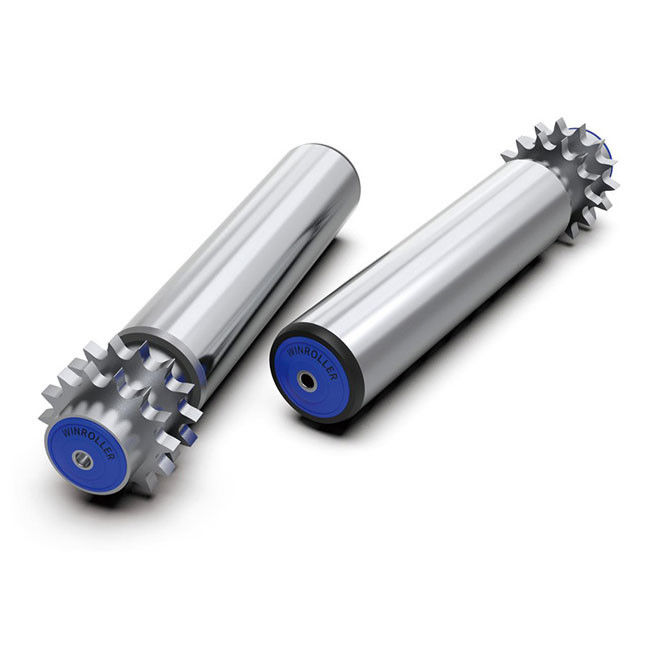

Model Number: | Винроллер высокопрочный стальной конвейерный ролик с двойным прутком |
MOQ: | 1 палка |
Цена: | Contact Us |
Подробная информация об упаковке: | Деревянный корпус |
Условия оплаты: | TT, L/C |
Силовой конвейер обеспечивает точную, плавную и надежную транспортировку грузов в соответствии с установленной скоростью.Цепные приводы имеют большую грузоподъемность и сильную адаптивность к окружающей средеОднако в пыльной среде цепи склонны к износу.Скорость перевозки груза обычно не превышает 30 м/мин.
Примечание:
Он обладает высокой прочностью, большим трансфером крутящего момента и отвечает требованиям для перевозки тяжелых грузов.
Диаметр трубы и толщина стенки | Подшипник | Центр оси | Цепное колесо | А. | В. | В | Материал для ролика | |||
Оцинковка углеродистой стали | Нержавеющая | |||||||||
φ50*1,5/2.0 | 6002 | φ12/15 | 08B14T | 20 | 25 | 18.5 | √ | √ | ||
φ60*2.0 | 6002 | φ12/15 | 08B14T | 20 | 25 | 18.5 | √ | √ | ||
φ76*3.0 | 6204 | φ120 | 10A13T | 20 | 25 | 18.5 | √ | √ |
Диаграмма двойного цепного привода
Модель | Стрелка | Предлагаемое расстояние до центра T | Толерантность | ||||
08B11T | 12.7 | 69.8 | 82.5 | 95.2 | 107.9 | 120.6 | 0/-0.4 |
08B14T | 12.7 | 88.9 | 101.6 | 114.3 | 127 | 139.7 | 0/-0.4 |
10A13T | 15.875 | 119 | 134.9 | 150.8 | 166.6 | 182.5 | 0/-0.7 |
10А15Т | 15.875 | 134.9 | 150.8 | 166.6 | 182.5 | 198.4 | 0/-0.7 |
Барабан с одним цепным приводом:
